Capita a tutti, prima o poi, di trovarsi di fronte alla necessità di realizzare un muro di sostegno. Che sia per creare un giardino a terrazze, consolidare un pendio o realizzare un piano interrato, la progettazione di queste strutture è un aspetto cruciale per la sicurezza e la durabilità dell'opera. La normativa di riferimento, in Italia, è rappresentata dalle Norme Tecniche per le Costruzioni (NTC) del 2018, un documento complesso che richiede una buona comprensione per essere applicato correttamente. Questo articolo si propone di fornire una guida pratica, seppur semplificata, al calcolo di un muro di sostegno secondo le NTC 2018, cercando di demistificare alcuni concetti chiave e offrendo spunti utili per affrontare la progettazione con maggiore consapevolezza.
Comprendere le Sfide e gli Obiettivi
Prima di addentrarci nei calcoli, è fondamentale capire le sfide che un muro di sostegno deve affrontare. Il terreno esercita una spinta, sia statica che dinamica (in caso di sisma), che tende a farlo ribaltare, a farlo scorrere e a causare un cedimento del terreno a monte. L'obiettivo del calcolo è quindi quello di verificare che il muro sia in grado di resistere a queste sollecitazioni con un adeguato fattore di sicurezza, come prescritto dalle NTC 2018.
Le NTC 2018 introducono un approccio basato sugli stati limite, che consiste nel verificare che la struttura sia in grado di resistere a diverse condizioni di carico, sia in condizioni normali (SLU - Stato Limite Ultimo, SLE - Stato Limite di Esercizio) che in condizioni eccezionali (sisma). Questo implica la necessità di considerare diverse combinazioni di carico e di applicare coefficienti di sicurezza parziali ai materiali e alle azioni.
Passaggi Fondamentali per il Calcolo
1. Raccolta Dati Geotecnici
Il punto di partenza è rappresentato dalla caratterizzazione geotecnica del terreno. È necessario conoscere la stratigrafia del terreno, i parametri di resistenza al taglio (angolo di attrito interno φ' e coesione c'), il peso specifico γ e, in caso di presenza di acqua, il livello della falda. Questi dati sono fondamentali per la determinazione della spinta del terreno. Solitamente, questi dati si ricavano da una relazione geologica e geotecnica, redatta da un professionista abilitato.
Esempio: Supponiamo di avere un terreno con φ' = 30°, c' = 0 kPa, γ = 18 kN/m3 e assenza di falda. Questi valori ci indicano un terreno prevalentemente incoerente (sabbioso o ghiaioso).
2. Determinazione della Spinta del Terreno

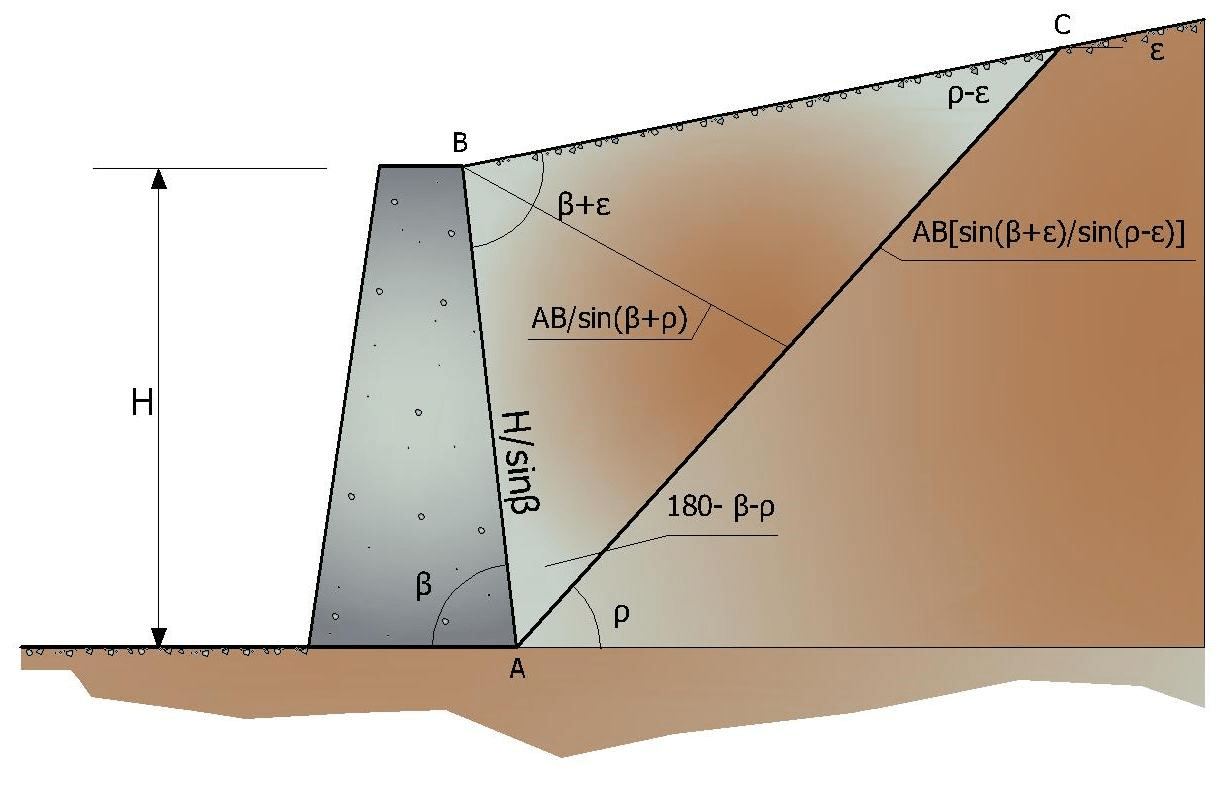

La spinta del terreno è la forza che il terreno esercita sul muro. Le NTC 2018 consentono di utilizzare diverse teorie per il calcolo della spinta, tra cui la teoria di Rankine e la teoria di Coulomb. La scelta della teoria dipende dalle caratteristiche del terreno e del muro (ad esempio, l'inclinazione del paramento del muro). È cruciale scegliere il caso più gravoso, quindi quello che porta alla spinta maggiore.
La spinta si calcola considerando:
- Spinta attiva: La spinta che si manifesta quando il muro si allontana dal terreno.
- Spinta passiva: La spinta che si manifesta quando il muro viene spinto contro il terreno (generalmente trascurata o considerata con cautela).
- Spinta a riposo: La spinta che si manifesta quando il muro è immobile.
Esempio (Rankine): La spinta attiva (Ka) si calcola con la formula Ka = (1 - sin φ') / (1 + sin φ'). Nel nostro esempio, Ka = (1 - sin 30°) / (1 + sin 30°) = 0.333. La spinta attiva per unità di lunghezza del muro ad una profondità H si calcola con Pa = Ka * γ * H.
3. Definizione della Geometria del Muro
La geometria del muro (altezza, larghezza della base, inclinazione del paramento, presenza di contrafforti, ecc.) influenza significativamente la sua stabilità. Una base più larga aumenta la resistenza allo scorrimento e al ribaltamento, mentre l'inclinazione del paramento può ridurre la spinta del terreno.
I muri di sostegno si possono classificare in diverse tipologie:
- Muri a gravità: La stabilità è garantita principalmente dal peso proprio del muro.
- Muri a mensola: Hanno una soletta di base che si estende sotto il terreno retrostante, sfruttando il peso del terreno sovrastante per aumentare la stabilità.
- Muri con contrafforti: Hanno elementi verticali (contrafforti) che irrigidiscono la struttura e ne aumentano la resistenza.
4. Verifica della Stabilità
La verifica della stabilità consiste nel confrontare le forze stabilizzanti (resistenza del muro) con le forze destabilizzanti (spinta del terreno). Le NTC 2018 richiedono di verificare diversi stati limite:
- Verifica a Ribaltamento: Il momento stabilizzante (dovuto al peso del muro e del terreno sovrastante) deve essere maggiore del momento destabilizzante (dovuto alla spinta del terreno), moltiplicati per i coefficienti di sicurezza prescritti.
- Verifica a Scorrimento: La forza resistente allo scorrimento (dovuta all'attrito tra la base del muro e il terreno) deve essere maggiore della forza di spinta orizzontale, moltiplicate per i coefficienti di sicurezza prescritti.
- Verifica a Capacità Portante: La pressione esercitata dal muro sul terreno di fondazione deve essere inferiore alla capacità portante del terreno stesso, con l'applicazione dei coefficienti di sicurezza prescritti.
- Verifica Strutturale: Verifica della resistenza a flessione e a taglio degli elementi strutturali del muro (es. soletta, elevazione verticale). Richiede il calcolo delle sollecitazioni interne e il confronto con le resistenze dei materiali (cemento armato).
Esempio (Ribaltamento): Supponiamo che il momento stabilizzante sia 150 kNm/m e il momento destabilizzante sia 100 kNm/m. Il coefficiente di sicurezza a ribaltamento deve essere superiore a quello prescritto dalle NTC 2018 (ad esempio, 1.5). In questo caso, 150/100 = 1.5, quindi la verifica è soddisfatta.
5. Considerazioni Sismiche
Le NTC 2018 richiedono di considerare l'azione sismica nel calcolo dei muri di sostegno. Il sisma aumenta la spinta del terreno e introduce forze orizzontali aggiuntive. La spinta sismica si calcola aggiungendo una componente dinamica alla spinta statica, tenendo conto dell'accelerazione sismica di progetto. La verifica della stabilità deve essere eseguita anche in condizioni sismiche, utilizzando combinazioni di carico specifiche.
Esempio: Durante un sisma, la spinta del terreno aumenta a causa dell'accelerazione sismica. Questo aumento deve essere calcolato e aggiunto alla spinta statica per verificare la stabilità del muro.
Strumenti e Software

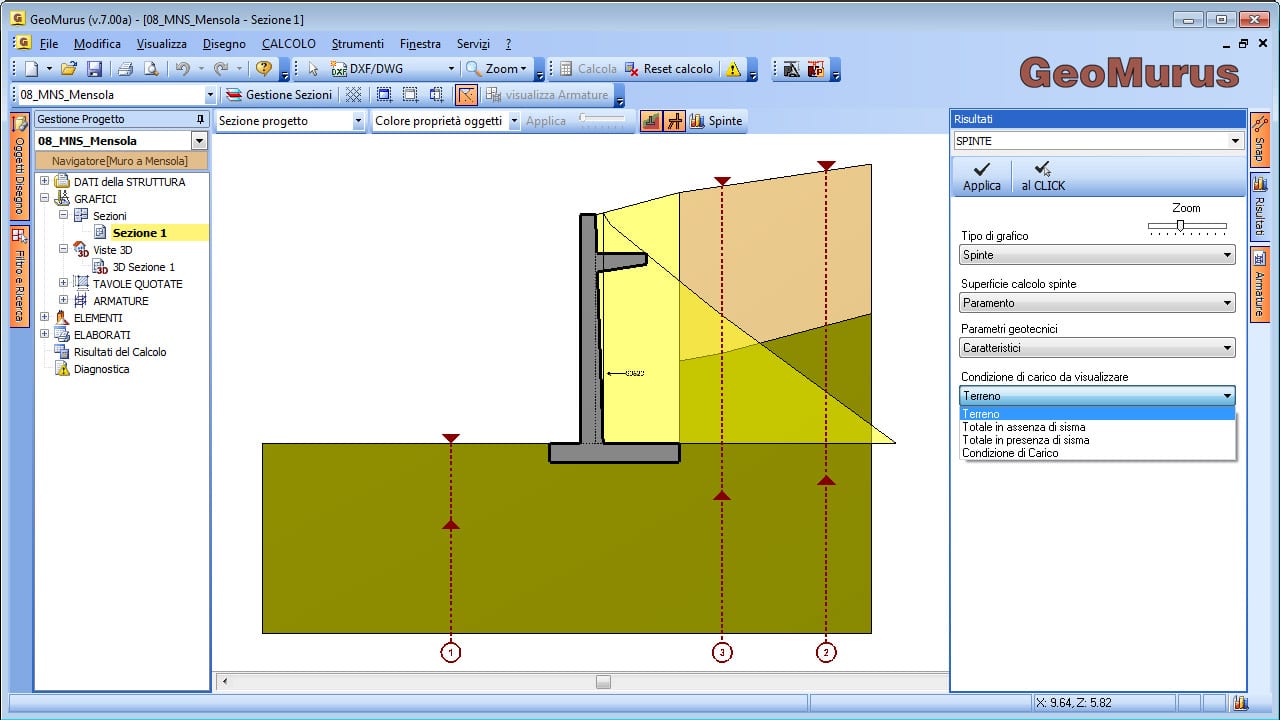

Il calcolo di un muro di sostegno secondo le NTC 2018 può essere complesso e richiedere l'utilizzo di software specifici. Esistono diversi programmi di calcolo strutturale che consentono di modellare il muro, definire i carichi e le combinazioni di carico, e verificare la stabilità e la resistenza. L'utilizzo di questi strumenti semplifica il processo di calcolo e riduce il rischio di errori.
È fondamentale, però, che l'ingegnere abbia una solida comprensione dei principi teorici alla base del calcolo, per poter interpretare correttamente i risultati forniti dal software e valutare la validità del modello.
Consigli Pratici
- Affidarsi a un professionista: La progettazione di un muro di sostegno è un compito complesso che richiede competenze specifiche. È sempre consigliabile affidarsi a un ingegnere strutturista esperto.
- Eseguire una corretta indagine geotecnica: La qualità dei dati geotecnici è fondamentale per la corretta progettazione del muro. È importante eseguire un'indagine geotecnica completa e affidabile.
- Considerare il drenaggio: Un buon sistema di drenaggio è essenziale per ridurre la spinta dell'acqua sul muro e prevenire problemi di instabilità.
- Scegliere la tipologia di muro più adatta: La scelta della tipologia di muro dipende dalle caratteristiche del terreno, dall'altezza del muro e dai vincoli economici.
- Verificare la normativa locale: Oltre alle NTC 2018, è importante verificare la normativa locale (regolamenti edilizi comunali) che può imporre ulteriori requisiti.
Conclusione
Il calcolo di un muro di sostegno secondo le NTC 2018 richiede una buona conoscenza della normativa, dei principi di geotecnica e di statica delle strutture. Questo articolo ha fornito una panoramica semplificata dei passaggi fondamentali per il calcolo, cercando di demistificare alcuni concetti chiave. Ricordiamo che la progettazione di un muro di sostegno è un compito complesso che richiede competenze specifiche e l'ausilio di software dedicati. Affidarsi a un professionista è sempre la scelta più sicura per garantire la stabilità e la durabilità dell'opera. Ricordate sempre di consultare le NTC 2018 nella loro interezza e di interpretarle nel contesto specifico del vostro progetto.
