Quante volte ti sei trovato di fronte a una tavola da disegno, magari durante un corso di progettazione o semplicemente per hobby, e ti sei sentito sopraffatto dalla quantità di linee, simboli e figure geometriche? Non sei solo! Comprendere appieno ogni elemento disegnato è una sfida comune per chiunque si avvicini al mondo del disegno tecnico. Ma non temere, con la giusta guida e un approccio metodico, sarai in grado di decifrare ogni dettaglio e trasformare la tua tavola in un potente strumento di comunicazione.

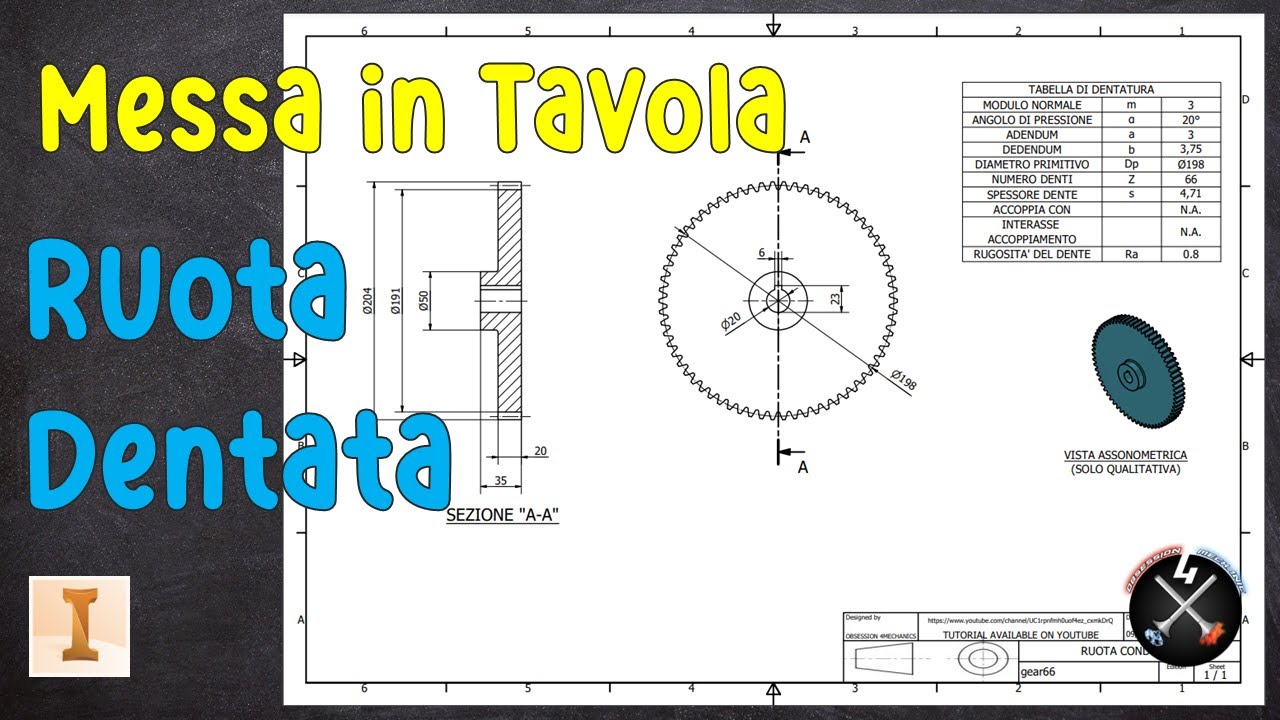

Comprendere le Linee: L'Alfabeto del Disegno
Le linee sono l'elemento fondamentale di ogni tavola da disegno. Diversi tipi di linea comunicano informazioni differenti. Imparare a distinguerle è come imparare l'alfabeto di un nuovo linguaggio.
Tipi di Linee Principali
- Linea Continua Spessa: Utilizzata per i contorni visibili di un oggetto. Rappresenta ciò che è effettivamente visibile all'osservatore.
- Linea Continua Sottile: Impiegata per le linee di quota, le linee di proiezione e le linee guida. Aiuta a definire le dimensioni e le relazioni spaziali senza oscurare le forme principali.
- Linea Tratteggiata: Indica i contorni nascosti, ovvero le parti dell'oggetto che non sono visibili direttamente.
- Linea Mista (Punto-Linea): Segnala gli assi di simmetria o le linee di centro. Rappresenta un'idealizzazione della simmetria.
- Linea Spezzata: Usata per indicare interruzioni parziali o sezioni dell'oggetto. Immagina di aver tagliato via una parte per mostrare cosa c'è dentro.
Secondo quanto afferma il Professor Giorgio Rossi, docente di Disegno Tecnico presso il Politecnico di Milano, "La corretta applicazione e interpretazione dei diversi tipi di linea è cruciale per una comunicazione efficace nel disegno tecnico. Una linea mal definita può portare a fraintendimenti e, di conseguenza, a errori nella realizzazione del progetto."
Esempio Pratico: Prova a disegnare un semplice cubo. Utilizza la linea continua spessa per i bordi esterni, la linea tratteggiata per gli spigoli nascosti e la linea continua sottile per le linee di quota che indicano la lunghezza dei lati.
Le Quote: Misurare e Comunicare le Dimensioni
Le quote sono essenziali per definire le dimensioni di un oggetto in modo preciso. Un sistema di quote ben strutturato permette a chiunque di comprendere le misure dell'oggetto senza ambiguità.
Elementi Fondamentali delle Quote
- Linea di Misura: La linea che indica la distanza misurata.
- Linee di Riferimento (o Linee di Estensione): Si estendono dal bordo dell'oggetto alla linea di misura.
- Punte di Frecce (o Indicatori): Segnano l'inizio e la fine della linea di misura.
- Testo della Quota: Il valore numerico che indica la dimensione.
Ricorda che le quote devono essere chiare, leggibili e non sovrapposte ad altre linee del disegno. Cerca di posizionarle all'esterno dell'oggetto quando possibile, per evitare confusione.
Esempio Pratico: Disegna un cerchio e quotane il diametro. Utilizza le linee di riferimento per estendere il diametro, la linea di misura per collegare le linee di riferimento e la punta di freccia per indicare i punti di inizio e fine. Infine, scrivi il valore del diametro sopra la linea di misura.
Simboli e Convenzioni: Il Linguaggio Universale
Il disegno tecnico utilizza un insieme di simboli e convenzioni standardizzati per rappresentare elementi specifici come filettature, saldature, materiali, finiture superficiali e molto altro. Questi simboli costituiscono un linguaggio universale che permette ai progettisti di tutto il mondo di comunicare in modo efficiente.
Esempi di Simboli Comuni
- Simboli di Filettatura: Indicano il tipo e le dimensioni di una filettatura.
- Simboli di Saldatura: Specificano il tipo di saldatura e le sue caratteristiche.
- Simboli di Rugosità Superficiale: Indicano la finitura superficiale richiesta.
- Simboli di Materiale: Rappresentano il tipo di materiale utilizzato (es. acciaio, alluminio, plastica).
Esistono diverse norme che regolamentano l'utilizzo dei simboli, come le norme ISO e UNI. Consultare queste norme è essenziale per garantire la corretta interpretazione dei disegni tecnici.
Secondo uno studio condotto dall'Università di Padova, "La conoscenza e l'applicazione corretta dei simboli standardizzati nel disegno tecnico riducono significativamente il rischio di errori di produzione e migliorano la qualità del prodotto finale."
Esempio Pratico: Disegna un foro filettato e utilizza il simbolo appropriato per indicare il tipo di filettatura (es. M8x1.25). Cerca online una tabella dei simboli di filettatura per assicurarti di utilizzare il simbolo corretto.

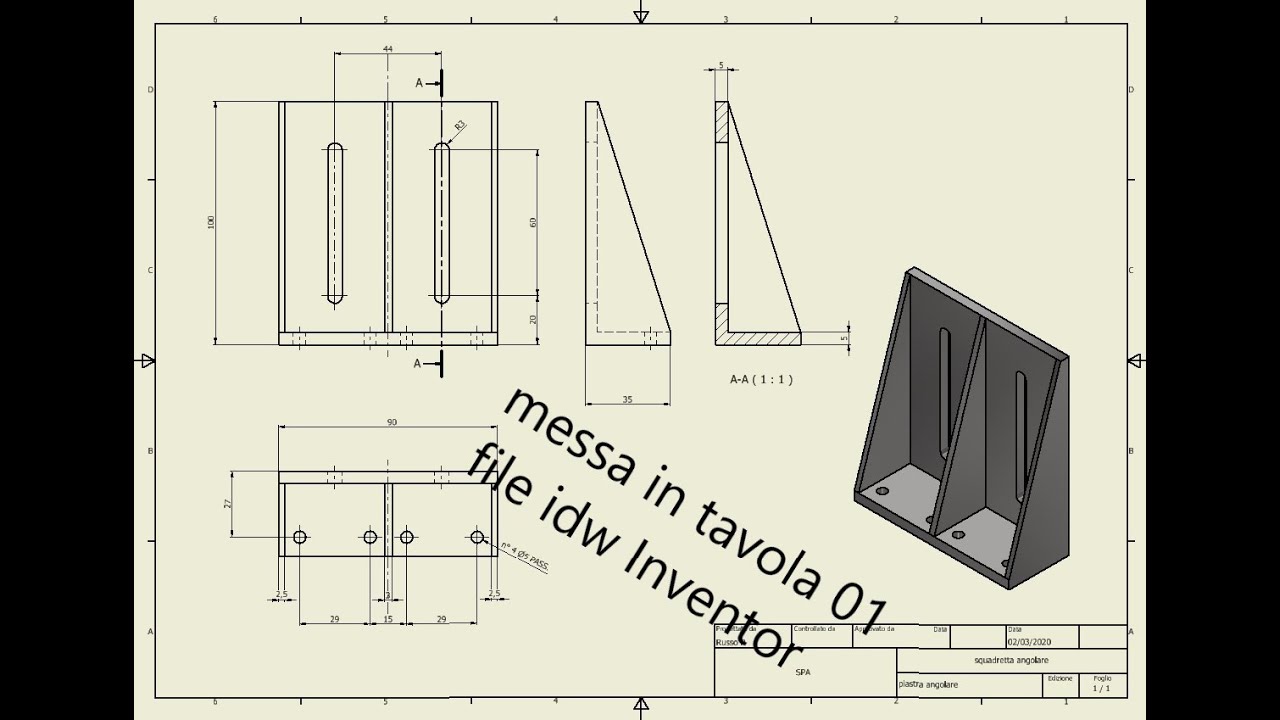

Viste e Proiezioni: Rappresentare la Tridimensionalità
Il disegno tecnico utilizza diverse viste e proiezioni per rappresentare un oggetto tridimensionale su un piano bidimensionale. Le viste più comuni sono la vista frontale, la vista laterale e la vista dall'alto. La combinazione di queste viste permette di ottenere una rappresentazione completa dell'oggetto.
Tipi di Proiezioni
- Proiezione Ortogonale: Le linee di proiezione sono perpendicolari al piano di proiezione. È il tipo di proiezione più comune nel disegno tecnico.
- Proiezione Assonometrica: Le linee di proiezione non sono perpendicolari al piano di proiezione. Permette di ottenere una rappresentazione tridimensionale più realistica.
- Proiezione Obliqua: Un tipo di proiezione assonometrica in cui una delle facce dell'oggetto è parallela al piano di proiezione.
La scelta del tipo di proiezione dipende dallo scopo del disegno e dalla complessità dell'oggetto. La proiezione ortogonale è spesso preferita per la sua precisione e facilità di interpretazione.
Esempio Pratico: Disegna un parallelepipedo utilizzando le tre viste principali (frontale, laterale e dall'alto) in proiezione ortogonale. Assicurati che le viste siano allineate correttamente per facilitare la comprensione delle relazioni spaziali tra le diverse facce.
Tolleranze: Gestire le Incertezze
Nessun processo di produzione è perfetto. Le tolleranze definiscono i limiti entro i quali le dimensioni reali di un oggetto possono variare rispetto alle dimensioni nominali. Le tolleranze sono essenziali per garantire che le parti si adattino correttamente e che il prodotto finale funzioni come previsto.
Tipi di Tolleranze
- Tolleranze Dimensionali: Definiscono i limiti di variazione delle dimensioni lineari e angolari.
- Tolleranze Geometriche: Definiscono i limiti di variazione della forma, della posizione e dell'orientamento degli elementi geometrici.
Le tolleranze vengono indicate sul disegno tecnico utilizzando simboli e valori numerici. La scelta delle tolleranze appropriate dipende dalla funzione dell'oggetto e dai requisiti di precisione.
Esempio Pratico: Disegna un foro e indica una tolleranza dimensionale sul diametro. Ad esempio, puoi indicare un diametro di 10 mm con una tolleranza di ±0.1 mm.
Strumenti e Software: Alleati nella Tua Avventura
Oggi, oltre agli strumenti tradizionali come righe, squadre e compassi, esistono numerosi software CAD (Computer-Aided Design) che facilitano la creazione e la modifica dei disegni tecnici. Programmi come AutoCAD, SolidWorks e Fusion 360 offrono funzionalità avanzate per la modellazione 3D, la creazione di disegni 2D e l'analisi delle tolleranze.
Indipendentemente dagli strumenti che scegli di utilizzare, la chiave per comprendere i pezzi disegnati in una tavola è la pratica costante e la curiosità di imparare sempre qualcosa di nuovo. Non aver paura di sperimentare, di commettere errori e di chiedere aiuto quando necessario. Con il tempo e la dedizione, diventerai un esperto nella decifrazione del linguaggio del disegno tecnico.
Consiglio Pratico: Inizia con progetti semplici e aumenta gradualmente la complessità. Partecipa a corsi di formazione o workshop per approfondire le tue conoscenze. E soprattutto, non smettere mai di disegnare!
Ricorda, ogni linea, ogni simbolo e ogni quota racconta una storia. Imparare a leggerla è la chiave per sbloccare il potenziale del disegno tecnico.
