Cos'è Una Maglia In Un Circuito Elettrico

Se ti sei mai trovato a fissare un circuito elettrico, pieno di cavi, resistenze e altri componenti, potresti esserti sentito sopraffatto. Capire come l'elettricità fluisce attraverso questi circuiti è fondamentale, non solo per gli ingegneri, ma anche per chiunque voglia riparare un elettrodomestico o semplicemente capire come funziona il mondo che ci circonda. Uno dei concetti chiave per la comprensione dei circuiti è quello di maglia. Ma cos'è esattamente una maglia in un circuito elettrico e perché è così importante?

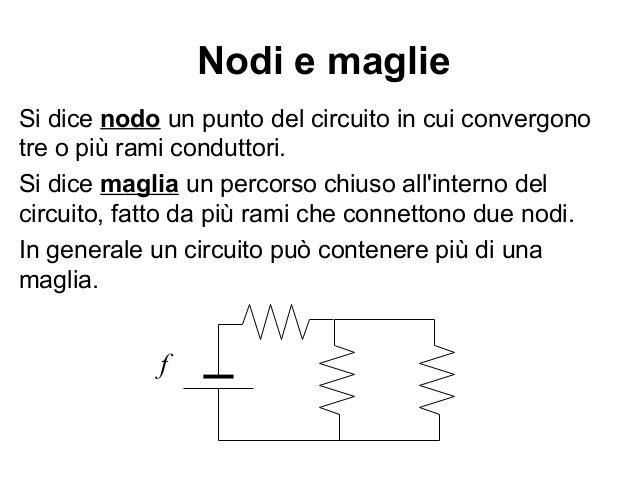

Cos'è una Maglia?

Immagina un circuito elettrico come una mappa stradale. Le strade rappresentano i fili e le intersezioni sono i punti in cui i componenti si collegano. Una maglia è un percorso chiuso all'interno di questa mappa, in cui puoi partire da un punto e ritornare allo stesso punto seguendo i fili, senza mai passare due volte per lo stesso elemento del circuito. In altre parole, è un loop completo all'interno del circuito.

Per chiarire ulteriormente, pensiamo a un esempio semplice. Considera un circuito con una batteria, due resistenze e tre fili che li collegano. Se i tre elementi sono connessi in modo che formino un percorso chiuso, allora quello è una maglia. Se invece ci sono derivazioni che portano ad altri componenti, e il percorso non è chiuso, allora non è una maglia, ma un ramo del circuito.

Differenza tra Maglia e Loop

Spesso i termini "maglia" e "loop" vengono usati in modo intercambiabile, ma c'è una sottile differenza. Un loop è un qualsiasi percorso chiuso in un circuito. Una maglia è un loop che non contiene altri loop al suo interno. In pratica, significa che una maglia è il percorso chiuso più "elementare" possibile. Ogni maglia è un loop, ma non tutti i loop sono maglie.

Questo può sembrare un dettaglio pedante, ma è importante per l'analisi dei circuiti, in particolare quando si utilizzano metodi come l'analisi delle maglie (o metodo delle correnti di maglia), di cui parleremo più avanti.

L'Importanza delle Maglie nell'Analisi dei Circuiti

Comprendere le maglie è cruciale per analizzare il comportamento di un circuito elettrico. Ci permette di calcolare le correnti e le tensioni in diverse parti del circuito, prevedendo come si comporterà il circuito in determinate condizioni. Ecco alcuni motivi per cui le maglie sono così importanti:

• Legge di Kirchhoff delle Tensioni (LKT): La LKT afferma che la somma algebrica delle tensioni lungo qualsiasi maglia chiusa è uguale a zero. Questa legge è un pilastro fondamentale per l'analisi dei circuiti e ci permette di scrivere equazioni che descrivono le relazioni tra le tensioni nei diversi componenti.
• Analisi delle Maglie (Metodo delle Correnti di Maglia): Questo metodo è una tecnica potente per risolvere circuiti complessi. Invece di calcolare le correnti attraverso ogni singolo componente, si assegnano delle correnti fittizie che circolano in ogni maglia. Utilizzando la LKT e la legge di Ohm, si possono poi scrivere un sistema di equazioni che possono essere risolte per trovare le correnti di maglia. Una volta note le correnti di maglia, si possono facilmente calcolare le correnti e le tensioni in qualsiasi parte del circuito.
• Semplificazione dei Circuiti: Identificare le maglie aiuta a semplificare la visualizzazione e la comprensione della struttura del circuito. Questo è particolarmente utile quando si lavora con circuiti complessi con molte componenti e connessioni.

Come Identificare le Maglie in un Circuito

Identificare le maglie in un circuito può sembrare un po' intimidatorio all'inizio, ma con la pratica diventa più facile. Ecco alcuni passaggi da seguire:

1. Inizia da un Nodo: Scegli un punto qualsiasi nel circuito (un nodo) come punto di partenza.
2. Segui un Percorso Chiuso: Inizia a seguire un percorso attraverso i fili e i componenti del circuito, cercando di formare un loop chiuso.
3. Evita di Passare per gli Stessi Elementi: Assicurati di non passare due volte per lo stesso filo o componente.
4. Controlla se il Loop Contiene altri Loop: Se il loop che hai trovato contiene altri loop al suo interno, allora non è una maglia. Devi trovare il loop più "elementare" possibile.
5. Ripeti il Processo: Continua a cercare altri percorsi chiusi che soddisfino la definizione di maglia fino a quando non hai identificato tutte le maglie nel circuito.

Per fare un esempio, immagina un circuito a forma di "8". Questo circuito ha due maglie, una per ogni cerchio dell'8. Il percorso completo che percorre tutto l'8 è un loop, ma non è una maglia perché contiene i due loop più piccoli al suo interno.

Esempi Pratici e Real-World

La comprensione delle maglie non è solo un esercizio teorico. Ha applicazioni pratiche in molti campi. Ecco alcuni esempi:

• Riparazione di Elettrodomestici: Quando si riparano elettrodomestici, come tostapane o lavatrici, è necessario comprendere i circuiti interni. Identificare le maglie aiuta a capire come l'elettricità fluisce attraverso i componenti e dove potrebbero esserci dei guasti.
• Progettazione di Circuiti Elettronici: Gli ingegneri elettronici utilizzano l'analisi delle maglie per progettare circuiti complessi per computer, telefoni cellulari e altri dispositivi elettronici.
• Sistemi di Alimentazione: Comprendere le maglie è fondamentale per analizzare e progettare sistemi di alimentazione, come quelli utilizzati per alimentare case e industrie.
• Troubleshooting di Sistemi Elettrici: Quando si verificano problemi con un sistema elettrico, come un'interruzione di corrente, l'identificazione delle maglie può aiutare a localizzare la fonte del problema.

Controindicazioni e Alternative

Anche se l'analisi delle maglie è un metodo potente, ha delle limitazioni. In alcuni casi, l'analisi dei nodi potrebbe essere un approccio più efficiente. L'analisi dei nodi si concentra sulle tensioni ai diversi nodi del circuito, anziché sulle correnti nelle maglie. La scelta tra analisi delle maglie e analisi dei nodi dipende dalla complessità del circuito e dal numero di maglie e nodi.

Alcuni sostengono che l'analisi delle maglie sia obsoleta nell'era dei software di simulazione circuitale. Tuttavia, anche se i software possono automatizzare il processo di analisi, è comunque importante capire i principi fondamentali alla base, come la LKT e la definizione di maglia, per poter interpretare correttamente i risultati e progettare circuiti efficienti.

Soluzioni e Approcci Migliori

Per migliorare la tua comprensione delle maglie e dell'analisi dei circuiti, considera i seguenti suggerimenti:

• Pratica con Esercizi: Risolvi molti esercizi di analisi dei circuiti per acquisire familiarità con l'identificazione delle maglie e l'applicazione della LKT.
• Utilizza Software di Simulazione: Utilizza software di simulazione circuitale come LTspice o Multisim per verificare le tue soluzioni e sperimentare con diversi circuiti.
• Studia Risorse Online: Ci sono molte risorse online, come tutorial video e documenti, che possono aiutarti a imparare di più sull'analisi dei circuiti.
• Collabora con Altri: Discutere i concetti di analisi dei circuiti con altri studenti o professionisti può aiutarti a consolidare la tua comprensione.

Ricorda, la chiave per padroneggiare l'analisi dei circuiti è la pratica e la pazienza. Non scoraggiarti se all'inizio ti senti sopraffatto. Con il tempo e l'impegno, sarai in grado di analizzare anche i circuiti più complessi.

Considerazioni Finali

La comprensione di cosa sia una maglia in un circuito elettrico è un passo fondamentale per chiunque voglia approfondire il mondo dell'elettricità e dell'elettronica. Che tu stia riparando un elettrodomestico, progettando un circuito per un nuovo gadget, o semplicemente cercando di capire come funziona il mondo che ti circonda, la conoscenza delle maglie ti fornirà gli strumenti necessari per affrontare le sfide con sicurezza e competenza.

Ora che hai una solida comprensione di cosa sia una maglia in un circuito elettrico, come applicherai questa conoscenza nei tuoi progetti o studi futuri?
