Se ti sei mai ritrovato con un dispositivo elettronico che non funziona, una batteria scarica nell'auto, o semplicemente curioso di capire se un circuito ha alimentazione, sai bene quanto possa essere frustrante non avere gli strumenti giusti per diagnosticare il problema. La buona notizia è che con un semplice tester da 12V, puoi trasformare questa frustrazione in una comprensione chiara e rapida.
Ma come si usa questo strumento così prezioso? Molti potrebbero pensare che sia complicato, ma ti assicuro che, una volta compresi i passaggi fondamentali, impostare e utilizzare un tester per 12V diventa un'operazione alla portata di tutti, anche per chi non ha una formazione tecnica specifica. L'obiettivo di questo articolo è proprio quello di guidarti, passo dopo passo, nel mondo dell'uso del tester per 12V, rendendo questa competenza accessibile e pratica.
Capire la tensione, o voltaggio, di un sistema è fondamentale per la sicurezza e per garantire che i dispositivi funzionino correttamente. Un tester da 12V, che sia un semplice cercafase con display digitale o un multimetro più sofisticato, è il tuo migliore alleato in questa indagine. Vediamo insieme come fare.
Comprendere il Tuo Tester da 12V: Il Primo Passo Fondamentale
Prima ancora di toccare qualsiasi cavo, è essenziale capire quale tipo di tester hai tra le mani. Esistono principalmente due categorie di strumenti utili per misurare la tensione da 12V:
1. Il Cercafase Digitale (o Tester di Tensione Semplice)
Questo è lo strumento più basilare e spesso il più economico. Ha una punta metallica da inserire nel circuito e un piccolo display digitale che mostra la tensione rilevata, solitamente con un simbolo "+" o "-" per indicare la polarità. Alcuni modelli emettono anche un segnale acustico.
Vantaggi: Semplicità d'uso, economico, ideale per controlli rapidi su batterie e circuiti automobilistici.
Svantaggi: Funzionalità limitate, meno preciso di un multimetro, non permette di misurare altre grandezze.
2. Il Multimetro Digitale (DMM)
Questo è uno strumento più versatile che, oltre alla tensione, può misurare anche corrente (Ampere) e resistenza (Ohm). Ha una ghiera girevole per selezionare la funzione e la scala di misurazione, e due cavi (sonde) colorati, solitamente nero e rosso.
Vantaggi: Molto versatile, preciso, indispensabile per diagnosi più complesse.
Svantaggi: Richiede un po' più di attenzione nell'impostazione iniziale, solitamente più costoso di un cercafase semplice.
Indipendentemente dal tipo di tester che possiedi, la comprensione delle sue funzioni di base è il punto di partenza per un uso corretto e sicuro.
Preparare il Tester: Un Check-up Prima dell'Azione
Ora che conosci il tuo strumento, è il momento di prepararlo per la misurazione. Questo passaggio è cruciale per evitare letture errate o, peggio ancora, danni allo strumento o al circuito.
Controllare le Sonde e i Cavi
Assicurati che i cavi (sonde) siano ben collegati al multimetro (se lo usi) e che non presentino danni visibili come tagli, fili scoperti o connessioni allentate. Le sonde danneggiate sono una delle cause più comuni di errori di misurazione e pericoli elettrici.
Selezionare la Misurazione di Tensione Corretta
Questo è il passaggio più importante. Sul tuo multimetro, cerca il simbolo che rappresenta la tensione. Solitamente è una "V". Ci sono due tipi di tensione che puoi misurare:
- V DC (o V=): Tensione continua. Questa è la tensione che trovi nelle batterie (auto, moto, dispositivi elettronici a batteria) e nella maggior parte dei circuiti a 12V che utilizzi quotidianamente.
- V AC (o V~): Tensione alternata. Questa è la tensione che esce dalle prese di corrente di casa tua.
Per misurare i 12V, devi selezionare la modalità V DC (tensione continua).
Impostare la Scala di Misurazione (per i Multimetri)
Una volta selezionata la modalità V DC, devi impostare la scala corretta. I sistemi da 12V sono considerati a bassa tensione, ma è sempre meglio iniziare con una scala leggermente superiore per evitare di "bruciare" il misuratore. Se il tuo multimetro ha scale predefinite (es. 2V, 20V, 200V), imposta la scala immediatamente superiore al valore che ti aspetti di misurare. Nel caso di 12V, la scala di 20V è perfetta.
Se il tuo multimetro ha una funzione di auto-ranging, non devi preoccuparti di impostare la scala manualmente; lo strumento la selezionerà automaticamente per te. Questa è una funzionalità molto comoda!
Per i cercafasi digitali semplici: Di solito non hanno una scala da impostare. Il display mostrerà direttamente il valore. Alcuni potrebbero avere un tasto per selezionare V DC, ma è meno comune.
La Procedura di Misurazione: Passo Dopo Passo
Ora che il tuo tester è pronto, possiamo procedere con la misurazione vera e propria. Ricorda sempre che la sicurezza viene prima di tutto.
Identificare i Punti di Misurazione
Devi sapere dove stai misurando la tensione. Nel caso di una batteria da 12V, ci sono due terminali: il positivo (+) e il negativo (-). Nel caso di un circuito, dovrai identificare il punto dove ti aspetti ci sia alimentazione (solitamente collegato al positivo) e un punto di massa o negativo.
Collegare le Sonde al Circuito
È fondamentale collegare le sonde nel modo corretto per ottenere una lettura valida e sicura. Ecco come fare:

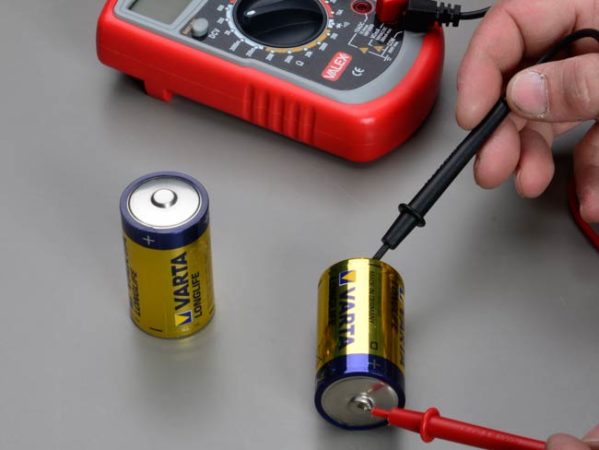

- Per le batterie: Collega la sonda rossa (positiva) al terminale positivo (+) della batteria. Collega la sonda nera (negativa) al terminale negativo (-) della batteria.
- Per circuiti generici: Collega la sonda rossa al punto del circuito dove ti aspetti ci sia la tensione positiva. Collega la sonda nera a un punto di massa o al negativo del circuito.
Importante: Nel caso di un multimetro, la sonda nera deve SEMPRE essere inserita nella presa denominata "COM" (comune). La sonda rossa andrà nella presa contrassegnata con "V" (o a volte anche con "mA" o "A" a seconda della misurazione). Se hai dubbi, consulta il manuale del tuo multimetro.
Leggere la Tensione
Una volta che le sonde sono correttamente collegate:
- Per i cercafasi digitali: Osserva il display. Dovresti vedere un valore numerico. Se stai misurando una batteria carica, dovresti vedere un valore vicino a 12V (ad esempio, tra 12V e 12.8V per una batteria da auto). Se vedi un segno "-" prima del numero, significa che la polarità è invertita rispetto a come hai collegato le sonde, ma la tensione è presente.
- Per i multimetri: Guarda il display. Dovresti leggere la tensione. Se hai selezionato la scala corretta e collegato le sonde come indicato, vedrai un valore positivo. Se invece vedi un segno "-" prima del valore, significa che hai invertito le sonde rispetto alla polarità effettiva del circuito. Per esempio, se misuri una batteria e vedi "-12.5V", significa che la sonda rossa è sul negativo e la sonda nera sul positivo. Il valore assoluto (12.5V) è quello che conta, ma è buona norma correggere la polarità per letture più intuitive.
Interpretare i Risultati
Un valore di circa 12V (o leggermente superiore, come 12.5-12.8V per una batteria in buone condizioni a riposo) indica che il circuito è alimentato correttamente. Se il valore è significativamente più basso (es. 10V o meno), la batteria potrebbe essere scarica o ci potrebbe essere un problema nel circuito.
Un valore di 0V indica che non c'è tensione. Questo può significare diverse cose:
- La fonte di alimentazione è spenta o scollegata.
- C'è un fusibile bruciato.
- C'è un interruttore aperto nel circuito.
- C'è un cavo interrotto.
- Il dispositivo che stai testando è spento.
Consigli Pratici e Precauzioni di Sicurezza
L'uso di un tester da 12V è generalmente sicuro, ma ci sono alcune buone pratiche da seguire per massimizzare l'efficacia e minimizzare i rischi.
La Sicurezza Prima di Tutto!
- Non toccare mai i terminali scoperti del circuito o delle sonde mentre la misurazione è in corso.
- Assicurati che il tuo tester sia in buone condizioni prima di ogni utilizzo.
- Evita di lavorare in ambienti umidi o bagnati quando maneggi strumenti elettrici.
- Se non sei sicuro di quello che stai facendo, fermati e chiedi aiuto a qualcuno più esperto. Un errore può costare caro.
Testare in Serie vs. in Parallelo
Quando misuri la tensione (Volt), devi collegare il tester in parallelo al componente o al circuito che stai testando. Questo significa che le sonde del tester devono toccare i due punti tra cui vuoi misurare la differenza di potenziale (tensione).
Esempio: Per misurare la tensione di una batteria, una sonda va sul (+) e l'altra sul (-).
Ricorda che per misurare la corrente (Ampere) si usa una connessione in serie, ma per la tensione, è SEMPRE in parallelo.
Cosa Fare Se la Lettura è Inaspettata?
Se la lettura non è quella che ti aspettavi, non farti prendere dal panico. Ripensa ai passaggi:
- Hai selezionato la modalità V DC?
- Hai impostato la scala corretta (o il tuo multimetro è in auto-ranging)?
- Le sonde sono collegate nei punti giusti?
- La polarità è corretta (se vedi un segno meno, è normale se le sonde sono invertite)?
- La fonte di alimentazione è attiva?
A volte, un semplice riposizionamento delle sonde o un controllo dei collegamenti possono risolvere il problema.
Esempi Pratici di Uso
- Batteria dell'auto: Controlla se la batteria è carica prima di tentare l'avviamento. Una batteria carica dovrebbe mostrare circa 12.6V a riposo.
- Luci di Natale: Verifica se l'alimentatore delle luci da 12V sta erogando la tensione corretta.
- Installazione di accessori 12V: Quando aggiungi una dashcam, un sistema audio o un altro accessorio all'auto, puoi usare il tester per verificare che la linea di alimentazione scelta sia attiva e stabile.
- Piccoli elettrodomestici: Molti dispositivi portatili o a bassa tensione funzionano a 12V. Il tester ti aiuta a capire se stanno ricevendo l'alimentazione necessaria.
Imparare a usare un tester da 12V apre un mondo di possibilità diagnostiche e ti rende più autonomo nella risoluzione di piccoli problemi elettrici. È uno strumento che, una volta padroneggiato, diventerà un compagno indispensabile nella tua cassetta degli attrezzi.
